NeuroDeep®
Das erste haarfeine Fluoreszenzmikroskop der Welt.
Das NeuroDeep v1.0-Laborsetup wendet fortschrittliche holografische Techniken an, um mikroskopische Bilder durch ein haarfeines Objektiv (⌀100μm) aufzulösen. Die endoskopische Bildgebungssonde kann in lebendes Hirngewebe eingeführt werden, um Prozesse und Strukturen im Submikrometerbereich zu beobachten. Der NeuroDeep-Laboraufbau für die Mikroendoskopie eignet sich ideal für die In-vivo-Fluoreszenz-Bildgebung tiefer Hirnregionen in einer einzigartig atraumatischen Weise und mit minimalen Auswirkungen auf die natürliche Aktivität des Gehirns. Das Instrument ist ein leistungsstarkes Werkzeug für neurowissenschaftliche, biomedizinische und pharmazeutische Labors.
1 |Natürliche Gehirnfunktionen aufrechterhalten
Die Endoskop-Sonde hat einen Durchmesser von 100 Mikrometern, ist jedoch stabil genug, um in tiefe Hirnregionen einzudringen.

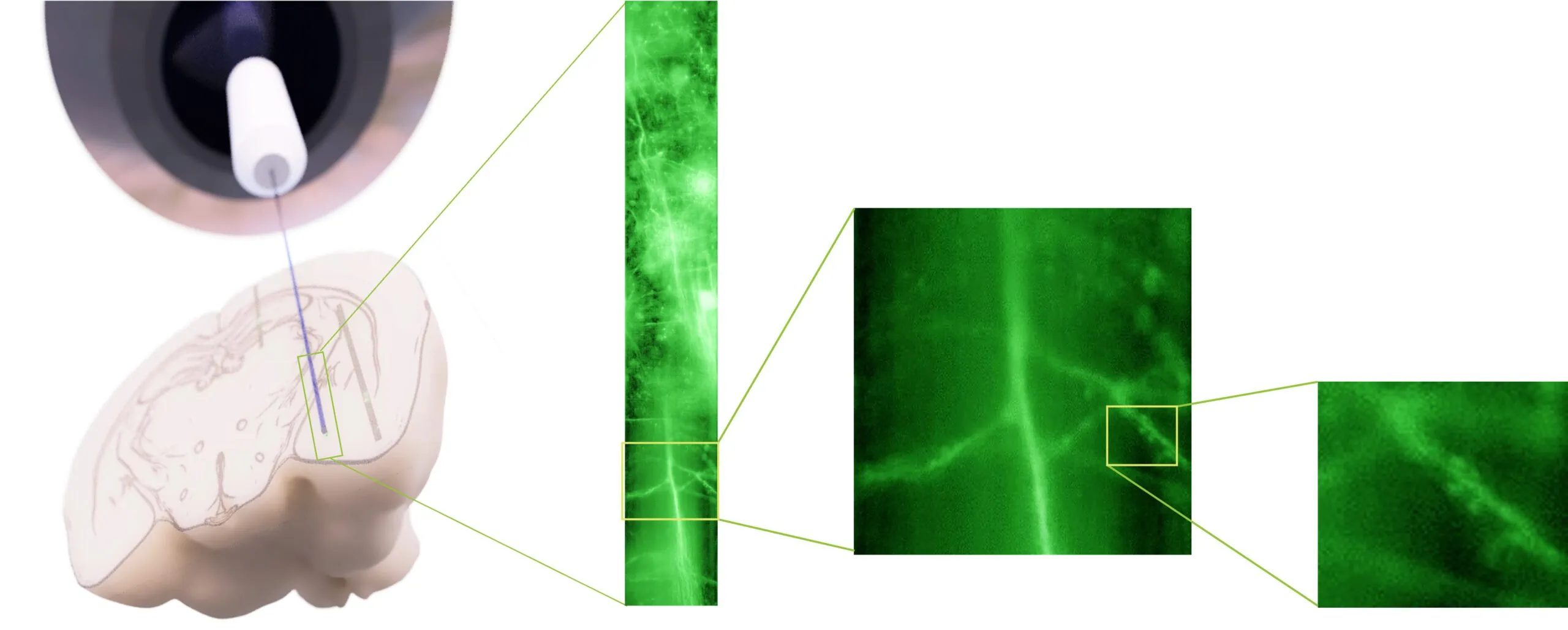

2 |Beobachten Sie tiefe Strukturen
Dank des innovativen Sondendesigns kann das Gewebe entlang des Fasereinführungspfades mit hoher Genauigkeit abgebildet werden.
3 |Präzise Navigation
Sobald eine Struktur oder ein Prozess von Interesse auf dem Bildschirm erkannt wird, kann diese näher untersucht werden.
4 |Großer Detailreichtum
Strukturen und Prozesse, die kleiner als ein Mikrometer sind, können aufgelöst werden. Hier sind die dendritischen Stacheln deutlich zu erkennen.
Laborsystem
Kompaktes Setup
NeroDeep v1.0 ist ein kompaktes Mikroendoskopie-System, das leicht innerhalb des Labors bewegt werden kann und so die Integration in verschiedene Forschungsaufbauten ermöglicht, um eine Vielzahl von Studiendesigns zu unterstützen.
Für die Neurowissenschaft entwickelt
Das kompakte System, das in enger Zusammenarbeit mit Experten aus den Neurowissenschaften und der biomedizinischen Forschung entwickelt wurde, ist schnell, einfach zu bedienen und zuverlässig.
Mikroendoskopie in der Anwendung
Wenn Sie sich vorstellen können, dass holografische Mikroendoskopie Ihr Forschungsprojekt voranbringen kann, zögern Sie nicht, uns zu kontaktieren.
Mit Mikroendoskopie entdecken, was noch nie gesehen wurde.
Echtzeit-Aufzeichnung aktiver Neuronenstrukturen während des Einführens einer NeuroDeep-Sonde, sichtbar auf der Benutzeroberfläche.
- Studie an einem betäubten Mausmodell (Thy1-GFP-Linie).
- Tiefe 5mm – Höhe der Amygdala
- Blickfeld ca. 100x 100 μm
Vorteile für die Forschung
Minimale Gewebeschäden
Der geringe Durchmesser des holografischen Endoskops verringert die negativen Auswirkungen auf die natürlichen Gehirnfunktionen und verkürzt die Erholungszeit nach dem Eingriff.
Subzelluläre Auflösung
Strukturelle Veränderungen und die Aktivität von subzellulären Strukturen wie Synapsen, dendritischen Stacheln und Axonen werden in Echtzeit sichtbar gemacht.
Tiefes Eindringen
In-vivo-Mikroskopie in den tiefsten Hirnregionen wird möglich, was derzeit nur ex vivo in postmortalen Hirnschnitten machbar ist.
Konnektivität in Aktion
Kontinuierliche Bildgebung auf dem Weg ins Gehirn – Aufnahmen eines 100-µm-NeuroDeep-Objektivs, das in das Gehirn eines anästhesierten Mausmodells eingeführt wurde, mit dynamischer Refokussierung.
Neurowissenschaftlicher Hintergrund
In-vivo-Bildgebung durch einzelne Fasern
Die holografische Endoskop-Technologie ist eine bahnbrechende Innovation aus dem Bereich der Neurophotonik. Sie basiert auf jahrelanger intensiver Forschung an renommierten Instituten auf dem Gebiet der Neurowissenschaften und wurde in mehreren unabhängigen Labors für die Tiefenhirn-Bildgebung validiert.
Holografische Mikroendoskopie
In der Biomedizin und den Neurowissenschaften kann eine große endoskopische Sonde zu erheblichen Einschränkungen und Komplikationen führen, z. B. zu Blutungen und Schäden an inneren Organen. Das haarfeine Mikroendoskop geht dieses Problem an, indem es den engstmöglichen Kanal für die Übertragung von Bildinformationen nutzt – eine einzelne Multimode-Lichtleitfaser. Unser Ansatz basiert auf computergesteuerten Lichtmodulatoren und Prinzipien der digitalen Holografie. Dank dieser bahnbrechenden Innovation kann die komplexe Lichtausbreitung durch das Medium der Faser charakterisiert und so angepasst werden, dass am Ende der winzigen Sonde Fluoreszenzmikroskopie möglich ist.

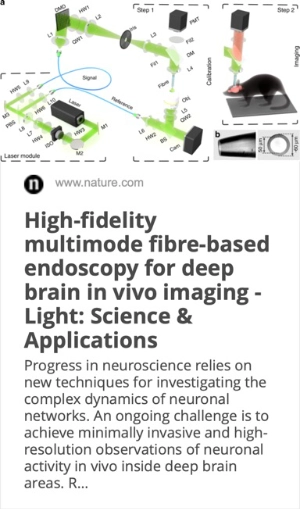

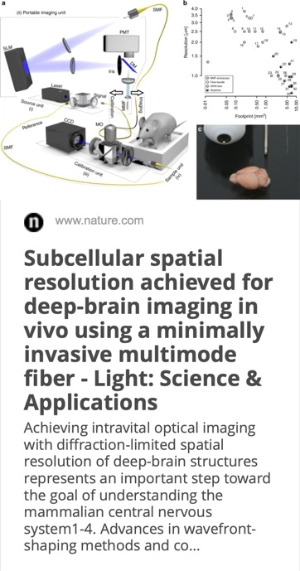

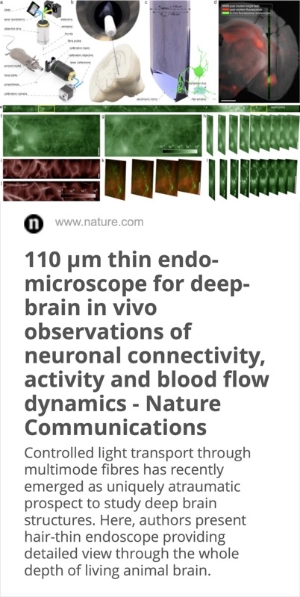

Veröffentlichungen
2012
2015
2018
2018
2023
Fortschrittliches Neuroimaging
Tiefe Hirnareale
Neurologische Erkrankungen wirken sich oft in den tiefsten Gehirnregionen aus. Haardünne Endoskope können routinemäßig für die In-vivo-Bildgebung in Hirnregionen wie der Amygdala und dem Thalamus eingesetzt werden.
Real-time
Die Echtzeit-Bildgebung während des Einführens der Fasersonde stellt sicher, dass die gewünschte Stelle erfolgreich angesteuert wird. Dadurch wird das Risiko von Zeitverlusten aufgrund einer falschen Platzierung des bildgebenden Instruments minimiert.
Optogenetik
Verwenden Sie ein breites Spektrum von Fluoreszenz Farbstoffen, um neuronale Aktivität sichtbar zu machen und zu induzieren. Methoden für Calcium-Imaging und Photo-Stimulatioin können genutzt werden.
Subzellulär
Haardünne Endoskope können Bilder mit einer Auflösung im Submikrometer-Bereich liefern. Mikroskopische Prozesse wie die Verschaltung von Neuronen, die Bewegung von Zellorganellen oder der Blutfluss können beobachtet werden.
Unsere Mission
DeepEn bietet Laboratorien leistungsstarke Werkzeuge zur Untersuchung der tiefsten Regionen des Gehirns. Unser Ziel ist es, Forschende bei der Entdeckung, Entwicklung und Anwendung von Instrumenten zur Prävention, Diagnose und Behandlung von Hirnleistungsstörungen zu unterstützen.
